Graphique en variation

Bonjour

Dans l’un des articles précédent je racontais le parcours qui m’avait mené à trouver le graphique des variations pour mettre en évidence la performance par vendeur. Bien entendu vu que je ne suis pas un génie j’ai en fait vu la présentation de ce graphique dans un des livres de Stephen Few (j’espère que vous avez déjà acheté ses livres).

Un des internautes a manifesté son intérêt pour savoir comment le faire dans Excel. Ne croyez surtout pas que Stephen Few l ‘explique dans son livre, il est surtout un maitre la visualisation des données, la représentation des tableaux de bord. Donc il a fallu un peu d’astuce.

Allons-y !

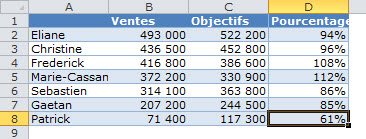

Etape 1, les données initiales:

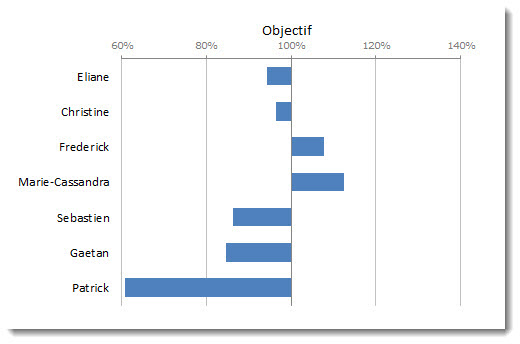

Ok, déjà pour pas oublier voici le graphique qu’on veut avoir:

L’astuce est de retraiter les données pour avoir uniquement les pourcentages : en D2=B2/C2 et ensuite incrémenter la formule jusqu’en D8

–          Sélectionner D2:D8

–          Dans le ruban, Insertion/Graphiques/Barres/Barre 2D/Barre groupées

–          Cliquer sur l’axe horizontal, bouton droit de la souris, Format de l’axe

–          Dans la boite de dialogue, onglet Option de l’axe, dans le dernier groupe en bas à droite, « L’axe verticale coupe : », choisir « Valeur de l’axe » et écrire 1

–          Dans le même onglet : Minimum, fixe : 0,6

Maximum, fixe : 1,4

–          Cliquer sur Fermer

Comment insérer les noms des vendeurs dans l’axe :

–          Sélectionner le graphique ;

–          Bouton droit de la souris, cliquer sur sélectionner des données;

–          Dans la boite de dialogue, Sélectionner les données, dans le cadre à droite : Etiquette de l’axe horizontal (abscisse), cliquer sur Modifier

–          Sélectionner A2 :A8 et valider

Comment mettre à droite les étiquettes de l’axe des abscisses :

–          Cliquer sur l’un des noms de l’axe

–          Bouton droit de la souris, format de l’axe, dans Option de l’axe, Choisir pour Etiquettes de données : En bas

–          Cocher Abscisse en ordre inverse

–          Fermer

Ensuite vous pouvez ajouter le titre de l’axe horizontal et mettre juste écrire Objectif.

Et vous avez votre graphique de variation.

Pour télécharger le fichier, aller dans telechargements/ressources/Graphique en variation (sous la categorie: graphique tableaux de bord)
